Agrob Buchtal KerAion
Наряду со стандартными ровными поверхностями плит KerAion существуют и обтесанные поверхности, позволяющие расставлять особые акценты на отдельных участках фасада или по всей его площади.
Стандарт Обтесанная поверхность KerAion
Специальный цвет песчаник
KerAion Quadro / KerAion K8
Предохранительные лентыПредохранительные ленты представляют собой систему безопасности, разработанную специально для фасадных плит KerAion. Прикрепленные сзади к плитам фабричным способом ленты безопасности предотвращают выпадение больших кусков плит в случае их механического повреждения.
 |  |
| KerAion Quadro с предохранительной лентой
| KerAion K8 с предохранительной лентой |
KerAion Quadro
Крепление при помощи аграфов
60 x 60 см 60 x 90 см
Крепление при помощи несущих профилей
 |  |
| 60 x 120 см | 90 x 90 см
|
 |
|
| 90 x 120 см
| 120 x 120 см |
Экструдированные керамические плиты, прецизионные, DIN EN 14411, группа AIb, глазурованные (GL), (крупноформатные керамические плиты)
| Стандартные форматы:
(Модульный размер/ Производственный размер*) | невидимое крепление при помощи аграфов:
60 x 60 см/592 x 592 мм, 60 x 90 см/ 592 x 892 мм невидимое крепление на несущем профиле для плит: 60 x 120 см/592 x 1192 мм, 90 x 90 см/892 x 892 мм, 90 x 120 см/892 x 1192 мм, 120 x 120 см/1192 x 1192 мм Другие форматы поставляются по запросу. |
| Толщина: | 8 мм |
| Вес м2: | 18,5 кг/м2 |
| Цвета / Поверхности: | Обзор цветов глазурованных плиток „SpectraView“ glasiert и „design glasiert“. Цвета неглазурованных плиток по запросу.
Варианты поверхностей: Oberflächen / Sicherheitsbänder |
| Предохранительные ленты: | Предохранительные ленты могут поставляться для всех форматов.
Сведения приводятся на: Oberflächen / Sicherheitsbänder. |
KerAion K8
Крепление при помощи кляммеров
 |  |
| 60 x 60 см
| 60 x 90 см |
 | |
| 90x90 см |
Экструдированные керамические плиты, прецизионные, DIN EN 14411, группа AIb, глазурованные (GL), (крупноформатные керамические плиты)
| Стандартные форматы:
(Модульный размер/ Производственный размер*) | 60 x 60 см/592 x 592 мм, 60 x 90 см/592 x 892 мм
90 x 90 см/892 x 892 мм Другие форматы поставляются по запросу. |
| Толщина: | 8 мм
|
| Вес м2: | 18 кг/м2 |
| Цвета / Поверхности: | Обзор цветов глазурованных плиток „SpectraView“ glasiert и „design glasiert“. Цвета неглазурованных плиток по запросу.
Варианты поверхностей: Oberflächen / Sicherheitsbänder |
| Предохранительные ленты: | Предохранительные ленты могут поставляться для всех форматов.
Сведения приводятся на: Oberflächen / Sicherheitsbänder. |
* ректифицированы – по запросу возможна поставка в исполнении Naturboard.
Описание системы
На обратной стороне плит KerAion Quadro расположены точки крепления Quadro, представляющие собой керамическое связующее звено с интегрированным болтом из высококачественной стали, прижигаемое при помощи стеклоприпоя. На эти точки крепления могут быть прикручены
аграфы (до размера плит 60 x 90 см) или несущий профиль (до размера плит 120 x 120 см), при помощи которых фасадные плиты навешиваются на подоблицовочную конструкцию.
|
KerAion Quadro KerAion Quadro
|

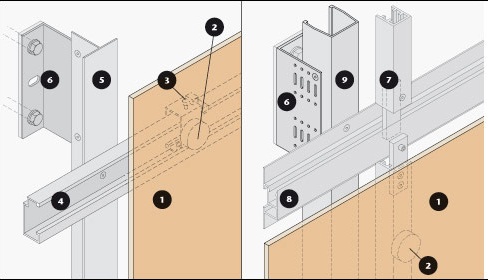

1. Фасадная плита KerAion Quadro 2. Элемент Quadro 3. Аграф с регулировочным винтом 4. Горизонтальный несущий профиль для крепления аграфами (базовая подоблицовочная конструкция) 5. Вертикальный несущий профиль (базовая подоблицовочная конструкция) 6. Кронштейн (базовая подоблицовочная конструкция) 7. Несущий профиль для плит (базовая подоблицовочная конструкция) 8. Горизонтальный несущий профиль для крепления на несущий профиль (базовая подоблицовочная конструкция) 9. Вертикальный несущий профиль (базовая подоблицовочная конструкция) |
|
|
|
• Отсутствие видимых крепежных средств
• Прочность плит не снижается из-за врезки анкеров на обратной стороне
• Небольшой вес плит (18,5 кг/м2) и, тем самым, снижение затрат на транспортировку и обработку, а также
возможность использования и на объектах со сложной статикой
• Большая свобода оформления, благодаря широкому выбору форматов (до 120 x 120 см)
• Замечательный внешний вид фасада, благодаря особо равномерному рисунку швов
• Получен общий допуск к применению в строительстве, выдаваемый Немецким институтом строительной техники в Берлине: № Z-33.1-21 крепление при помощи аграфов, № Z-33.1-27 крепление при помощи несущих профилей
KerAion K8 с видимым креплением при помощи кляммеров
Описание системы
Фасадные плиты KerAion надежно крепятся на несущей конструкции с помощью кляммеров из высококачественной стали, входящих в систему К8. Цвет язычков кляммеров подбирается в соответствии с дизайном плит. Мягкое крепление фасадной плитки при помощи штампованных деталей из пеноматериала позволяет избежать дребезжания и напряжений при переменных ветровых нагрузках.
 | 1. Фасадная плита KerAion K8
2. Двойной кляммер K8, артикул 545 3. Заклепка из высококачественной стали, артикул 675 (в качестве альтернативы возможно крепление шурупом A2, артикул 676) 4. Вертикальный несущий профиль (базовая подоблицовочная конструкция) 5. Кронштейн (базовая подоблицовочная конструкция) |
KerAion с креплением при
помощи кляммеров K8
• Быстрый и проверенный монтаж плит благодаря продуманности системных компонентов
• Небольшой вес плит (18 кг/м2) и, тем самым, снижение затрат на транспортировку и обработку, а также возможность использования и на объектах со сложной статикой
• Может применяться как на металлических, так и на деревянных несущих конструкциях
• Большая свобода оформления, благодаря широкому выбору форматов (до 90 x 90 см)
• Получен общий допуск к применению в строительстве, выдаваемый Немецким институтом строительной техники в Берлине № Z-33.1-18
Обратите внимание:
Необходимо избегать применения силиконовых каучуков, так как выделяемые силиконовые масла образуют липкую, связывающую грязь, пленку. Поэтому используйте исключительно указанные системные компоненты (детали из пеноматериала, ЭПДМ, шайба из неопрена), а также, рекомендованные нами клеи и герметики, которые мы с удовольствием вам перечислим. Несмотря на применение покрытия Hydrotect, заключительная очистка построенного объекта по-прежнему необходима.
Комбинированные керамические элементы с невидимым креплением KerAion Plus
Описание системы
Комбинированные элементы KerAion Plus состоят из несущих плит KerAion толщиной 8 мм, которые облицованы керамической плиткой толщиной 6 или 8 мм, например, серии Chroma II. Площадь отдельных плиток верхнего слоя, максимальная длина которых составляет 40 см, не должна превышать 0,12 м2 (DIN 18515 часть 1). Наклеивание и расшивка швов производятся на заводе в рамках специально сертифицированного технологического процесса.
 | 1. Несущая плита KerAion
2. Материал покрытия 3. Горизонтальный несущий профиль для крепления аграфами (базовая подоблицовочная конструкция) 4. Вертикальный несущий профиль (базовая подоблицовочная конструкция) 5. Кронштейн (базовая подоблицовочная конструкция) |
KerAion Plus
• Проверенное и надежное крепление при помощи системы KerAion Quadro
• Широкие возможности применения, прежде всего для охраны, реконструкции и реставрации исторических памятников
• Выглядят как керамические плиты небольшого формата, но отличаются креплением и физическими преимуществами вентилируемых фасадов с
теплоизоляцией
• Могут использоваться до размера 120 x 120 см (модульные размеры верхнего слоя подобраны под соответствующий размер несущей плиты)
• Негорючие, класс стройматериалов A2
• Получен общий допуск к применению в строительстве, выдаваемый Немецким институтом строительной техники в Берлине, в качестве дополнения к уже полученным допускам Z-33.1-21 и Z-33.1-27
SikaTack® невидимое крепление при помощи клеевого соединения
Описание системы
Наклеивание может производиться только фирмами, имеющими сертификат соответствия, согласно Приложению A Общего допуска к применению в строительстве (№. Z-10.8-286).
 | 1. Фасадная плита KerAion
2. Монтажная лента SikaTack®-Panel 3. Прочноэластичный клей SikaTack® Panel 4. Вертикальный несущий профиль (базовая подоблицовочная конструкция) 5. Кронштейн (базовая подоблицовочная конструкция) |
SikaTack®
• Прочность плит не снижается из-за врезки анкеров на обратной стороне
• Небольшой вес плит (18 кг/м2) и, тем самым, снижение затрат на транспортировку и при работе, возможность применения также на объектах со сложной статикой
• Класс строительных материалов системы в целом B1, макс. высота здания: в соответствии с предписаниями строительного надзора соответствующей страны
• Большая свобода оформления, благодаря широкому выбору форматов, вплоть до 120 x 120 см
• Получен общий допуск к применению в строительстве, выдаваемый Немецким институтом строительной техники в Берлине № Z-10.8-286
(Технические консультации по применению клеящих материалов и технике монтажа проводятся фирмой Walter Hallschmid GmbH & Co. KG, www.dichten-und-kleben.de)
Обратите внимание:
KerAion Quadro
 |  |
|
Артикул 370
|
Артикул 371
|
KerAion 8
 |  |  |
|
Артикул 545
|
Артикул 546
|
Артикул 547
|
 |  |  |
|
Артикул 548
|
Артикул 549
|
Артикул 676
|
 |  |  |
|
Артикул 675
|
Артикул 347
|
Артикул 506
|
* В качестве альтернативы для мягкого крепления можно использовать клеящие вещества на основе полиуретановых полимеров или MS-полимеров
