Keramik • KeraTwin® K15

Стандартная высота: (модульный размер/  производственный размер)	20 см/ 204 мм, 25 см/ 254 мм, 30 см/ 304 мм Плиты другой высоты поставляются по запросу.
Длина (производственный размер):	от 392 до 592 мм (с шагом 1 мм)
Толщина:	15 мм
Вес м2:	25 кг/ м2
Цвета/ Поверхности	Образцы цветов: Farbübersicht Варианты поверхностей или сечения: Oberflächen

Keramik • KeraTwin® K18

Экструдированные керамические плиты, прецизионные, DIN EN 14411, группа AII_a, глазурованная/ неглазурованная (GL/UGL) (крупноформатные керамические плиты)

Стандартная высота: (модульный размер/  производственный размер)	25 см/ 254 мм, 30 см/ 354мм, 35 см/ 354 мм, 40 см/ 404 мм Плиты другой высоты поставляются по запросу.
Длина (производственный размер):	от 592 до 1200 мм ( с шагом 1 мм)
Толщина:	18 мм
Вес м2:	32 м2
Цвета/ Поверхности	Образцы цветов: Farbübersicht Варианты поверхностей или сечения: Oberflächen

KeraTwin® K15 / K18 с креплением адаптерами

Описание системы

На задней стороне фасадных плит KeraTwin® K15 / K18 имеются пазы в форме ласточкиного хвоста, в которые симметрично вставляются не менее четырех адаптеров для каждой плиты. Расположение адаптеров на плите определяется требованиями статики. При помощи адаптеров плита KeraTwin® K15 / K18 навешивается на перфорированные вертикальные несущие профили или на несущие шины, прикрепленные горизонтально. Вставленные в адаптер пружины из нержавеющей стали служат для предотвращения защемлений при хранении. Подобранный под толщину шва торцевой профиль в пазах фиксирует положение плит.

Важные преимущества системы:

• Быстрый монтаж плит благодаря продуманности компонентов системы
• Небольшой вес плит: 25 кг/м2 (К15) или 32 кг/м2 (К18), благодаря чему снижаются затраты на транспортировку и работу, обеспечивается возможность применения и на объектах со сложной статикой
• Возможен монтаж на 1/2 длины плиты или вразбежку
• Возможно исполнение с профилем для швов
• Большая свобода оформления благодаря широкому выбору форматов. Толщина плит 15 или 18 мм




KeraTwin® K15 / K18 с креплением кляммерами KT

Описение системы

Фасадные плиты KeraTwin® K15 / K18 крепятся при помощи кляммеров КТ из высококачественной стали в каналах по бокам плиты. Мягкое крепление фасадной плитки при помощи штампованных деталей из пеноматериала позволяет избежать дребезжание и напряжений при переменных ветровых нагрузках.

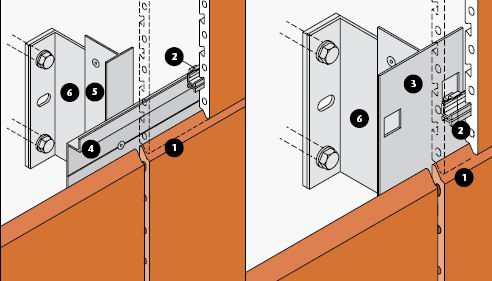

	1.  Фасадная плита  KeraTwin® K15 / K18  2.  Адаптер в сборе, артикул 596  3.  Вертикальный перфорированный тавровый профиль,       артикул 210  4.  Горизонтальная несущая шина, артикул 210  5.  Вертикальный несущий профиль       (подоблицовочная конструкция)  6.  Кронштейн      (базовая подоблицовочная конструкция)
KeraTwin® K15 / K18 крепление кляммерами KT

.

Важные преимущества системы:

• Быстрый и проверенный монтаж плит благодаря продуманности системных компонентов

• Небольшой вес плит: 25 кг/м2 (К15) или 32кг/м2 (К18), благодаря чему снижаются затраты на транспортировку и работу, возможность применения и на объектах со сложной статикой

• Возможен горизонтальный и вертикальный монтаж

• Возможен монтаж плит на потолке

• Возможно исполнение с профилем для швов

• Большая свобода оформления благодаря широкому выбору форматов. Толщина плит 15 или 18 мм



KeraTwin® K15 / K18 - Крепление адаптерами

Артикул 596 Адаптер в сборе* Вес: 15 кг/ упаковка Материал: EN AW 6063 T66 Содержимое упаковки: 1000 шт	Артикул 594 Распорка для швов F8 Вес: 0,5 кг / упаковка Материал: AlMg3 H22 Содержимое упаковки: 250 шт черное покрытие	Артикул 597 Горизонтальная несущая шина Стандартная длина: 2995 мм Номинальный размер: 105/90 x 25 мм Материал: EN AW 6063 T66 без покрытия
Артикул 210 Вертикальный перфорированный тавровый профиль Номинальный размер: 110 x 60 x 2 мм Стандартная длина: сетка 20 см - 25 см - 30 см - 35см - 40см Материал: EN AW 6063 T66 черное покрытие Другие шаги сетки по запросу	Артикул 215 Вертикальный перфорированный угловой профиль Номинальный размер: 61 x 51 x 2 мм Стандартная длина: сетка 20 см – 25 см – 30 см – 35 см – 40 см Материал: EN AW 6063 T66 черное покрытие Другие шаги сетки по запросу

* Запатентованное изобретение

KeraTwin® K15 / K18 - Крепление кляммерам

Артикул 360 Двойной кляммер KT Вес: 20 кг / 1000 шт Отверстия: 4 x 3,3 мм Ø Основание кляммера: черное покрытие Язычки: черное покрытие* Материал: 1.4571	Артикул 361 Концевой кляммер KT Вес: 20 кг / 1000 шт Отверстия: 4 x 3,3 мм Ø Основание кляммера: черное покрытие Язычки: черное покрытие* Материал: 1.4571	Артикул 362 Концевой кляммер KT, левый Вес: 20 кг / 1000 шт Отверстия: 4 x 3,3 мм Ø Основание кляммера:  черное покрытие Язычки: черное покрытие* Материал: 1.4571
Артикул 363 Концевой кляммер KT, правый Вес: 20 кг / 1000 шт Отверстия: 4 x 3,3 мм Ø Основание кляммера: черное покрытие Язычки: черное покрытие* Материал: 1.4571	Артикул 364 Одиночный кляммер KT Вес: 20 кг / 1000 шт Отверстия: 4 x 3,3 мм Ø Основание кляммера: черное покрытие Язычки: черное покрытие* Материал: 1.4571	Артикул 365 Замыкающий кляммер KT Вес: 20 кг / 1000 шт Отверстия: 4 x 3,3 мм Ø Основание кляммера:  черное покрытие Язычки: черное покрытие* Материал: 1.4571
* По запросу возможна поставка кляммеров с язычками другого цвета
Артикул 446 Профиль для швов, черный, анодированный Вес: 0,15 кг / шт Длина: 3000 мм Материал: EN AW 6060 T66	Артикул 447 Держатель профиля для швов, неокрашенный Вес: 0,35 кг / упаковка Материал: 1.4310 Содержимое упаковки: 200 шт	Артикул 676 Шуруп А2 и высококачественной стали, черный Вес: 0,9 кг / упаковка Номинальный размер: 3,5 x 9,5 мм Содержимое упаковки: 1000 шт
Артикул 675 Заклепка из высококачественной стали, черная Вес: 1,05 кг / упаковка Номинальный размер: 3,2 x 9,5 мм Содержимое упаковки: 500 шт	Артикул 347 Штамповая деталь из пеноматериала Вес: 0,85 кг / рулон Номинальный размер: 20 x 30 x 8 мм Рулон: 652 шт / рулон самоклеящаяся	Артикул 506 Лента для уплотнения швов, черная Вес: 0,5 кг / рулон Номинальный размер: 40 мм ширина, 50 м самоклеящаяся, погодоустойчивая

Обратите внимание:

Необходимо избегать применения силиконовых каучуков, так как выделяемые силиконовые масла образуют липкую, связывающую грязь пленку. Поэтому используйте исключительно указанные системные компоненты (детали из пеноматериала, ЭПДМ, шайба из неопрена), а также рекомендованные нами клеи и герметики, которые мы с удовольствием вам перечислим. Несмотря на применение покрытия Hydrotect заключительная очистка керамики от строительной пыли по-прежнему необходима.
